[c]Изготовление Дополнительных Светодиодных Поворотов[/c]
Для изготовления поворотов мне понадобилось
[c]
[/c]
два сопротивления по 56R*1W
А также 6ть (хотя можно и 10 светодиодов. по пять на поворот. Но сами понимаете что это не обычные светодиоды. И по цене они самые дорогие) - Светодиод, SUPER FLUX 4-х кристальный, желтый 590 нм, 7 cd, 90 град., 0,08А, 3,2V, линза 5 мм, прозрачная
Для на чало мне надо было решить где их ставить. И решил на уровне глаз автомобилиста. То есть в самом руле (пластик руля)
[c]
[/c]
Решил ставить по три на поворот с расстоянием 2,5см друг от друга и от края
для того чтобы дырки не плавали я сделал маркером метки в месте где надо было сверлить
[c]
[/c]
Просверлил сверлом диаметром 4,7
С внутренней стороны с помощью упр клея по вставлял на мертво светодиоды
[c]
[/c]
Между светодиодами впаяно сопротивление и перемычка.
Сами повороты подключены к приборке указателю поворотов левому и правому соответственно.
Вот фото в сравнение светодиодные поворотов 0,9W (c верху) и родная лампочка 10W (в низу)
Фото сделано днем.
[c]
[/c]
[c]
[/c]
Мелочь но приятно. К стать теперь можно ликвидировать родные повороты, а за месть их поставить дополнительные светодиодные фары. Что обеспечит видимость при повороте руля и увеличит освещенность дороги!
Для изготовления поворотов мне понадобилось
[c]
[/c]два сопротивления по 56R*1W
А также 6ть (хотя можно и 10 светодиодов. по пять на поворот. Но сами понимаете что это не обычные светодиоды. И по цене они самые дорогие) - Светодиод, SUPER FLUX 4-х кристальный, желтый 590 нм, 7 cd, 90 град., 0,08А, 3,2V, линза 5 мм, прозрачная
Для на чало мне надо было решить где их ставить. И решил на уровне глаз автомобилиста. То есть в самом руле (пластик руля)
[c]
[/c]Решил ставить по три на поворот с расстоянием 2,5см друг от друга и от края
для того чтобы дырки не плавали я сделал маркером метки в месте где надо было сверлить
[c]
[/c]Просверлил сверлом диаметром 4,7
С внутренней стороны с помощью упр клея по вставлял на мертво светодиоды
[c]
[/c]Между светодиодами впаяно сопротивление и перемычка.
Сами повороты подключены к приборке указателю поворотов левому и правому соответственно.
Вот фото в сравнение светодиодные поворотов 0,9W (c верху) и родная лампочка 10W (в низу)
Фото сделано днем.
[c]
[/c][c]
[/c]Мелочь но приятно. К стать теперь можно ликвидировать родные повороты, а за месть их поставить дополнительные светодиодные фары. Что обеспечит видимость при повороте руля и увеличит освещенность дороги!

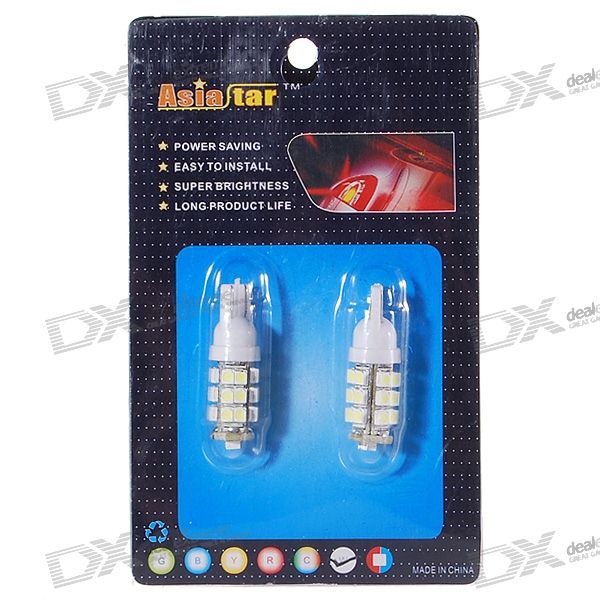

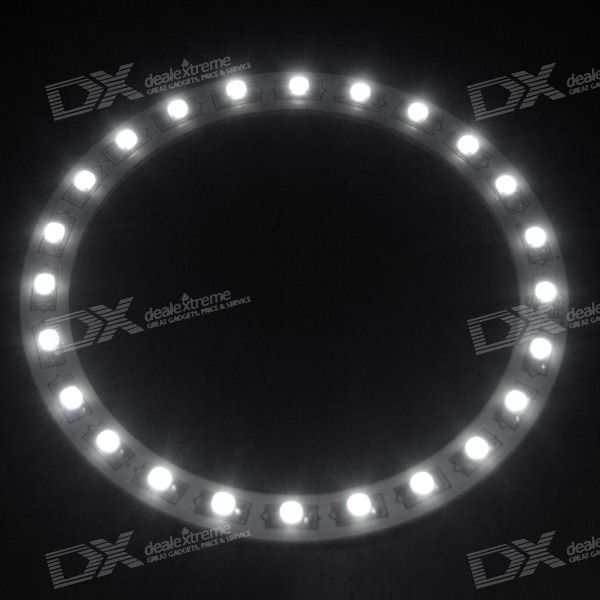

А зачем все это колхозить, когда проще купить???
Все давно продается и высылается почтой с бесплатнойой доставкой. Я
понимаю, можно накупить и спалить кучу светодиодов, драйверов и
сопротивлений, навесить на грудь медаль и сделать из этого тайну. А
можно пропустить эту фазу и купить готовое.
