Биксеноновые Модули-линзы в фару, от теории к практике.

Так сказать процесс адаптации начался :-x .
Изначально приобрел комплект линз под цоколь Н4, в нем применяется лампа D2S. Но желая уменьшить потребление энергии с 2х35ват, на 2х21ват, поменял из на би-линзы под цокаль НВ3. Так как было указано, что в них используются лампы НВ3 которые 35w. Но есть лампы НВ3 и 21w с блоками. Нифига подобного, в линзах под цоколь НВ3 используются лампы D2SW http://www.mtflight.ru/catalog112.xhtml ( на нижней фотке лампа с проводами). В итоге вернул обратно НВ3 и забрал свои Н4.
Пока размышлял, что и как начал шинковать приложенные к ним жгуты проводов и реле. Так как в итоге все равно хотел переходить на 21w ксенон и питание он будет брать от штатного провода, пошинковал провода на реле, в итоге на каждый модуль экономия по 0.4А если минуем блок реле и врубаем блок розжига на пряму, а с двух это уже не 9А потребления, а 8.2А (на 35w блоках).
Да все замеры с врубленным ангельским глазом. он жрет 0.35А, стандартный габарит в 5w, и эти 0.35 надо выкидывать для чистоты замара.



Вложения:

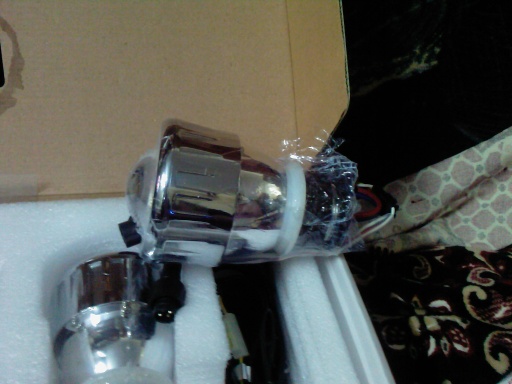

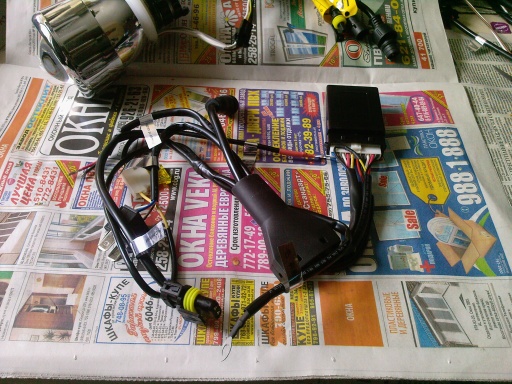

Комментарий к файлу: Общий вид.
Photo-0005.jpg [ 60.78 KiB | Просмотров: 1734 ]

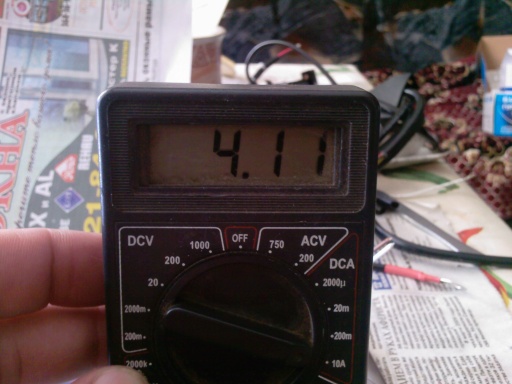

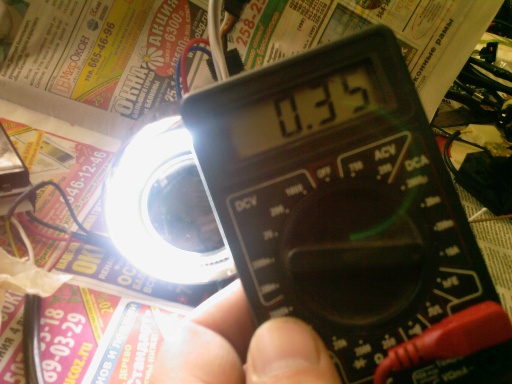

Комментарий к файлу: Ангельский глаз и его прожорливость.
Photo-0015.jpg [ 73.7 KiB | Просмотров: 1734 ]

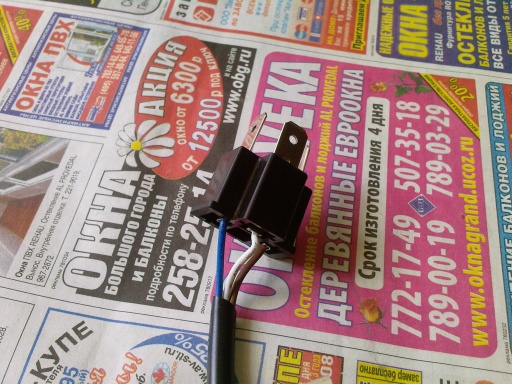

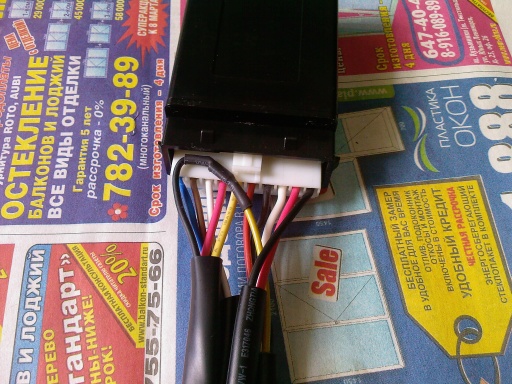

Комментарий к файлу: Блок реле с проводами.
до.jpg [ 119.94 KiB | Просмотров: 1734 ]
Комментарий к файлу: вот и проводочки еще на месте.
до 1.jpg
до 1.jpg [ 112.44 KiB | Просмотров: 1734 ]

Вот и кросмякаем провода...


Вложения:
Комментарий к файлу: Срезаем и оставляем как донор...
Photo-0007.jpg [ 119.51 KiB | Просмотров: 1731 ]

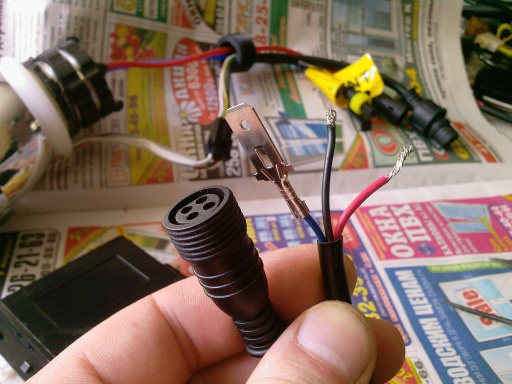

Комментарий к файлу: питание блока вырезано и пойдет на прямую.
Photo-0012.jpg [ 111.49 KiB | Просмотров: 1731 ]

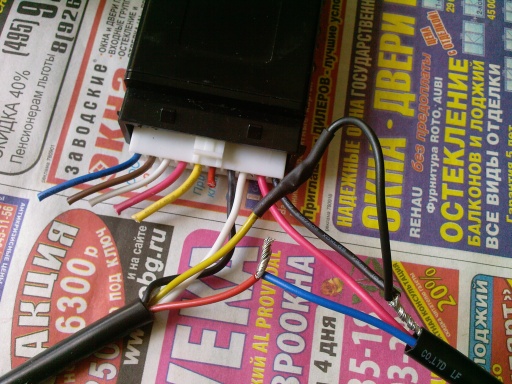

Комментарий к файлу: Оставленные не тронутыми провода, это ангельский глаз. С красным на шторку соединяем пропущенный контакт + дальнего (снятый с ффижки того же жгута). Минус от шторки желтый переходящий в черный цепляем к общему минусу ( там сопротивление, не срезаем его).
Photo-0010.jpg [ 111.01 KiB | Просмотров: 1731 ]

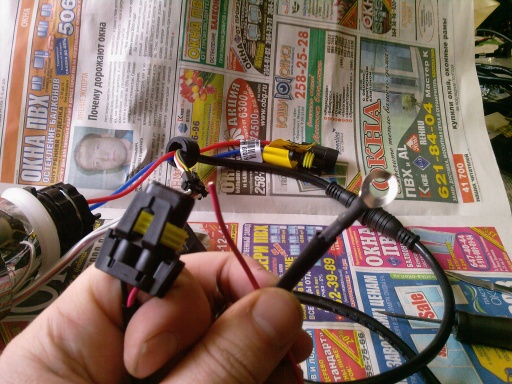

Комментарий к файлу: вот итог, три провода на подходе и родной жгут на выходе.
На входе. Красный + на ангельский глаз, черный масса общая для глаза и шторки дальнего, внедренный синий + дальнего.

Photo-0011.jpg [ 84.04 KiB | Просмотров: 1731 ]
Вот теперь и замеры пошли.


Вложения:
Комментарий к файлу: Ближний +глаз.
Photo-0013.jpg [ 70.57 KiB | Просмотров: 1731 ]

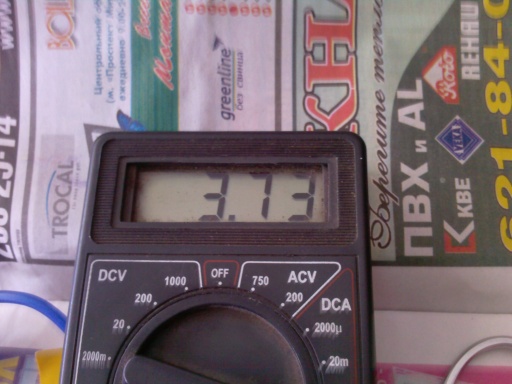

Комментарий к файлу: Дальняк + глаз.
Photo-0014.jpg [ 65.52 KiB | Просмотров: 1731 ]

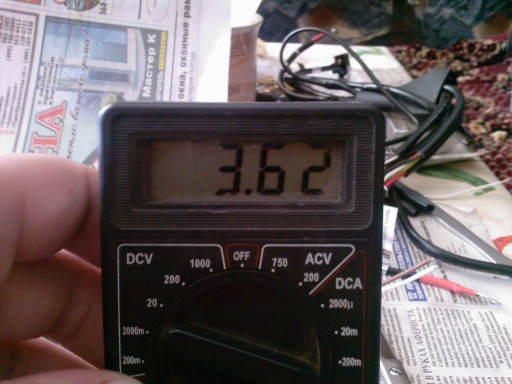

Комментарий к файлу: ксенон, дальний ( со шторкой), без ангельского глаза
Photo-0016.jpg [ 66.71 KiB | Просмотров: 1731 ]

Пугают только амперы. ну так и экперимент не окончился. Долгие походы по магазинам, подбор ламп с блоками на 21w. И о чудо. Что нам надо, это Н3 лампы и блоки на 21w. Комплект не дешев :( , 3500р стоит. Ну и линзы 4000р. Но все во благо света и проводки *THUMBS UP*


Вложения:

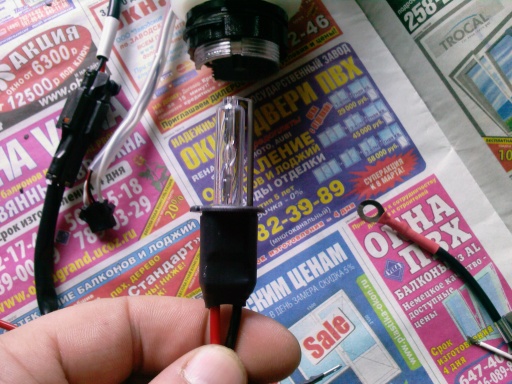

Комментарий к файлу: Лампа Н3 21w
одинакова с обычной Н3, но мешьше расстояние меж электродами

Photo-0003.jpg [ 106.14 KiB | Просмотров: 1728 ]

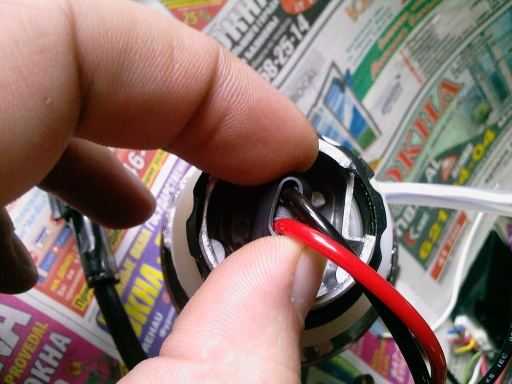

Комментарий к файлу: Лампу Н3 просто до упора опускаем. она упирается в плоскость, сверху 10мм высоты кусочек трубки подходящего диаметра и закручиваем штатной крышкой.
Photo-0007.jpg [ 84.11 KiB | Просмотров: 1728 ]

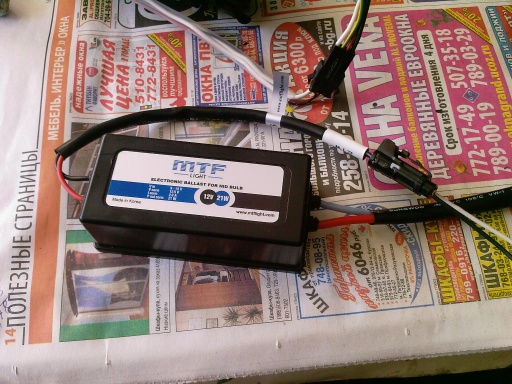

Комментарий к файлу: Блок 21w , размер 90х40х30мм. таких два и разместить не проблемма.
Photo-0017.jpg [ 111.23 KiB | Просмотров: 1728 ]

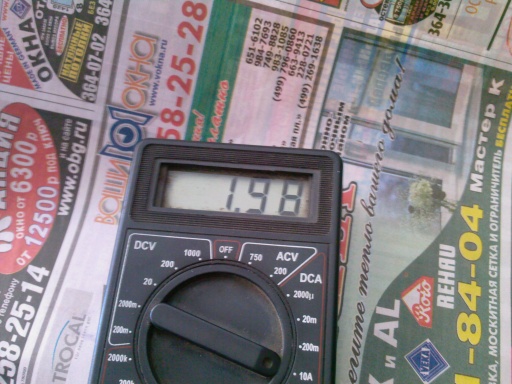

Комментарий к файлу: вот и потребление одного блока. при начале розжига было 2.56А около 2с, и плавный спад.
Photo-0018.jpg [ 92.12 KiB | Просмотров: 1728 ]
