Переделка генератора двигателя 139QMB.

Переделка генератора двигателя 139QMB.
Начитавшись статей, подобных этой, решил переделывать себе генератор на постоянный ток от так называемого двухфазного регулятора (это неправильный термин, хотя все его так называют. На самом деле это однофазный регулятор, но уже с полноценным диодным мостом. В народе уже стало общепринятым называть его двухфазным). Зачем? Многие, как и я, нагружают свой скутер многочисленными энергопотребителями, не задумываясь о том, что штатный генератор не выдает всей мощности, которую может выдавать, далеко не все знают, что этим они безбожно убивают свой аккумулятор, который вынужден отдавать свою энергию на питание этих потребителей. Вот я и решил выжать из генератора всю его мощь.


К слову, немного теории. В наших двигателях используются 8-катушечные статоры, из которых в генерации тока участвуют 6. Было бы замечательно, если бы все они работали на отдачу переменного тока на мощный выпрямитель-стабилизатор, тогда бы мы имели на бортсети скутера около 140 ватт мощности при постоянном напряжении 13-14 вольт. Собственно, этого мы и добьемся в конце этой статьи. Что же из себя представляет наш генератор сейчас? У нас есть три обмотки. Первая - зажигания, она нам не нужна. Вторая - силовая, она питает фару и пусковой обогатитель карбюратора, выдает самую большую мощность. И третья - регулирующая. Она намотана на двух первых катушках поверх силовой и является как бы ее продолжением. Ее задача в том, чтобы при необходимости создавать обратную индукцию для того, чтобы снизить напряжение на силовой обмотке (по "запросу" штатного регулятора напряжения). К сожалению, мощность такой схемы на выходе очень мала для питания ей серьезных потребителей вроде головного света и музыки (выходной ток после штатного регулятора напряжения - всего 3-4А, в зависимости от оборотов двигателя). Мы решим эту проблему. Можете использовать эту статью как мануал, так как здесь наглядно описаны все действия, необходимые для переделки. Итак, с чего начать? Правильнее всего будет идти по логической цепочке, чтобы не запутаться в процессе. Составим план работ:
1. Перепаивание генератора
2. Замена регулятора напряжения
3. Адаптация электропроводки
Прежде всего убедимся в наличие всего необходимого, а это:
1. Терпение
2. Руки из плеч
3. Паяльник
4. Провода достаточного сечения (делайте расчет на ток в 10-12 ампер, медный многожильный провод сечением не менее 1 кв. мм)
5. "Двухфазный" регулятор напряжения (мы будем использовать 5-контактный от двигателя 152QMI)
6. Съемник ротора генератора, без него мы бессильны (рекомендую съемник из магазина СкутерОК - http://skuterok.ru/component/page,shop.product_details/flypage,shop.flypage/product_id,207/category_id,9/manufacturer_id,0/option,com_virtuemart/Itemid,8/)
7. Еще терпение
Итак, если мы располагаем всеми этими составляющими, то можем приступать.

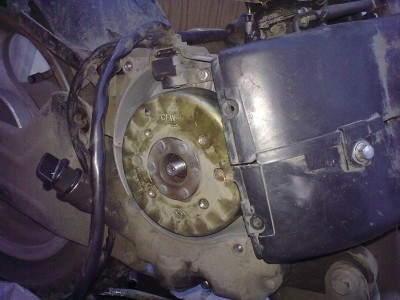

Вернемся к нашему плану. Первым пунктом у нас запрограммировано перепаивание генератора, так давайте же займемся этим. Чтобы добраться до статора, необходимо снять ротор. Для этого снимаем его кожух (он с воздухозаборником), откручиваем 4 болта на крыльчатке, видим вот такую картину:

Откручиваем гайку головкой на 15 (на предыдущем фото она уже откручена). Для этого придется зафиксировать ротор. Я накрутил съемник на один болт, упер его в картер и открутил гайку. Можно пойти другим путем – зафиксировать неподвижную щеку вариатора, но я настоятельно не рекомендую – при чрезмерном усилии можете сломать коленвал... Итак, открутили гайку. Теперь самое сложное – сорвать ротор со шпонки... для этого необходим съемник. У меня он представляет из себя вот это (как говорится, за неимением лучшего... давно присмотрел себе съемник у Стива, который рекомендовал выше, им операция снятия ротора будет проводиться быстрее и надежнее):

Сорвать ротор оказалось делом непростым. Аж погнул свой съемник, но все таки в последние силы натяга произошел выстрел и он слетел со шпонки. Откручиваем съемник, снимаем ротор с катушек статора:

А вот собственно и наш статор:

Откручиваем его и индукционный датчик:


Как же нам поступить с переделкой статора? Углубимся в теорию. Существует несколько способов. Можно использовать только силовую обмотку, что есть не самый лучший вариант. Выгоднее использовать так же и регулирующую, это повысит напряжение на хх. Можно также полностью перемотать статор за исключением высоковольтных катушек.

Что касается перематывания генератора - это самый сложный, но самый лучший вариант. Сматываются все катушки кроме высоковольтных, и заново наматывается уже одна обмотка на все катушки проводом с сечением в 1,5 раза больше штатного. Подробнее о перемотке - здесь. Можете выбирать любой удобный вам способ. Продолжу описывать самый простой способ (с задействованием только силовой обмотки).

На статоре отпаиваем вот этот провод с катушки:

После чего припаиваем к нему свой провод и выводим вместе с остальными проводами статора (не забудьте подобрать провод с достаточным сечением, напоминаю - минимум 1 кв. мм):



Серый провод – наш. Для удобства я разобрал фишку и вывел провода вместе с нашим, впрочем вы можете сделать по другому, например свой провод вживить в свободную ячейку в фишке:

Чтобы задействовать регулирующую обмотку, нам нужно будет поступить следующим образом:

Красными точками обозначены катушки силовой обмотки, синими - катушки регулирующей обмотки. Контакты 2 и 3 соединены между собой металлической скобкой, которая обозначена желтой линией. Соединение силовой и регулирующей обмотки выполнено в точке 3.
1). Отпаиваем желтый провод от точки 2.
2). Отпаиваем провод силовой обмотки от точки 1, которая представляет собой контакт массы (контакт залит герметиком). К нему же припаян провод обмотки зажигания, поэтому надо внимательно смотреть, чтобы случайно не отпаять и его.
3). Припаиваем желтый провод к проводу силовой обмотки, который был отпаян от контакта массы (1) на этапе 2. Изолируем соединение желтого провода и провода силовой обмотки во избежание их контакта с массой.

Таким образом у нас останутся два провода - белый (начало регулирующей) и конец силовой обмотки. Теперь эти обмотки соединены последовательно.

Все, работы со статором закончены, ставим его на место в двигатель. Не перепутайте какой стороной ставите статор и индукционный датчик: статор – пайкой к себе, высоковольтные катушки сверху, датчик – округлой формой и собственно датчиком вниз. Одеваем ротор на место. Следите, чтобы ничего не попало в его магниты! Одеваем ротор точно по шпонке. Слегка обстучите его по кругу и затяните гайкой. Ставим крыльчатку и кожухи на место. Поздравляю, мы закончили первую часть работы.

Замена регулятора напряжения.
У нас установлен маломощный регулятор напряжения, который одновременно является выпрямителем и стабилизатором. Однофазный, однополупериодный. С ним мы имеем очень маленькую мощность на выходе, которой, порой, не хватает даже на нормальную зарядку аккумулятора. Нам нужно отключить его. На разных скутерах он установлен в разных местах, но, преимущественно – в клюве. Выглядит вот так:

Отключили? Отлично, можете забыть о нем. Теперь берем наш новый регулятор. Вот он то нас не подведет в плане мощности. К слову, мой выглядит вот так:


Устанавливаем его в наиболее удобное место на скутере. Я рекомендую на раму сбоку унитаза, т.к. прямо туда идут провода от генератора, и их не придется удлинять. Некоторые считают, что разумнее воспользоваться штатной проводкой и установить регулятор под клюв. Бога ради, но я считаю это лишняя дихотомия с проводами. Установили? Хорошо, теперь подключаем. Распиновка следующая: красный провод – плюсовой выход постоянки – подключаем на плюс аккумулятора, зеленый – минусовой выход постоянки – на массу, желтый – вход переменки – на желтый от генератора, белый – второй вход переменки – на наш выведенный провод с генератора. Черный провод является управляющим SENSE. Что такое SENSE? Это система, встроенная в регулятор, не позволяющая напряжению прыгнуть выше 14,4в. Соединяем его с красным проводом регулятора (выходом +12в). Регулятор у нас шунтирующий, принцип его работы заключается в замыкании обмотки накоротко для падения напряжения обмотки до 14в, соответственно, напряжение до регулятора ограничится с десятков вольт до этих самых 14 вольт. Обогатитель питается переменкой, поэтому подключаем его в параллель желтому и белому проводам регулятора. Как видите, благоразумнее установить регулятор именно на раме сбоку унитаза - желтый и выведенный провода от статора спаиваются с проводами обогатителя и желтым и белым регулятора; красный с черным подключаем к реле стартера, а зеленый - на ближайший болт на раме.
Поздравляю, вторая часть нашей работы окончена, мы подключили регулятор.

Переходим к третьей части, адаптация электропроводки под новый регулятор.
Составим мини-план, чтобы не запутаться:
1. Резистор
2. Фара и габариты
3. Обогатитель

В большинстве скутеров устанавливаются так называемые балластные резисторы. Их может быть два, а может быть и один. Иногда, очень редко, их нет вообще (как у меня). Они представляют из себя вот такой гробик:

Предназначения у них таковы: резистор фары расходует на себя ток генератора, когда фара отключена, чтобы тот не работал вхолостую, резистор обогатителя применяется в основном в качестве заводской настройки. Поясняю – при подключении его последовательно обогатителю создается сопротивление, и резистор берет на себя часть тока, уменьшая напряжение на обогатитель. Не учитывая характеристики обогатителя, могу представить в качестве примера такую конфигурацию: в сумме у нас 12 вольт. К примеру, резистор отнимает 4. На обогатитель поступает уже 8. Отсюда следует, что он будет дольше нагреваться, соответственно смесь дольше останется обогащенной, давая двигателю возможность прогреться на обогащенной смеси. Если у вас стоит резистор на обогатитель, то не стоит его отключать; резистор фары отключаем. Как быть с самими фарами? Проще простого – ищем в клюве провод, идущий от генератора к кнопке включения габаритов/фар, и подключаем его на черный провод замка зажигания, на котором при повороте ключа будет появляться +12в. Все, друзья мои, можете поздравить себя – вы только что переделали генератор своего скутера! Что же у нас получилось: вся электрика на постоянном напряжении; высокая мощность на выходе регулятора (порядка 140 ватт); все потребители теперь подключены параллельно аккумулятору. То есть, теперь не будет скачков напряжения и пульсаций, к тому же можете подключать потребители, использующие силовые реле для запуска (например, ксенон). Даже если у регулятора не хватит мощности на запуск, его поддержит аккумулятор и все успешно запустится. Благодарю магазин СкутерОК за предоставленный двухфазный регулятор напряжения, а так же всех читателей. Надеюсь, что моя статья вам понравилась.
