Стабилизатор +5 +12

Для цифровых устройств скутерная электрика представляет угрозу, почему решил собрать стабилизатор напряжений...
Вложение:

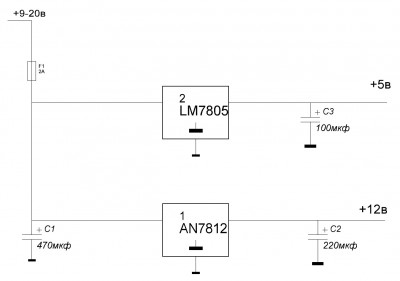

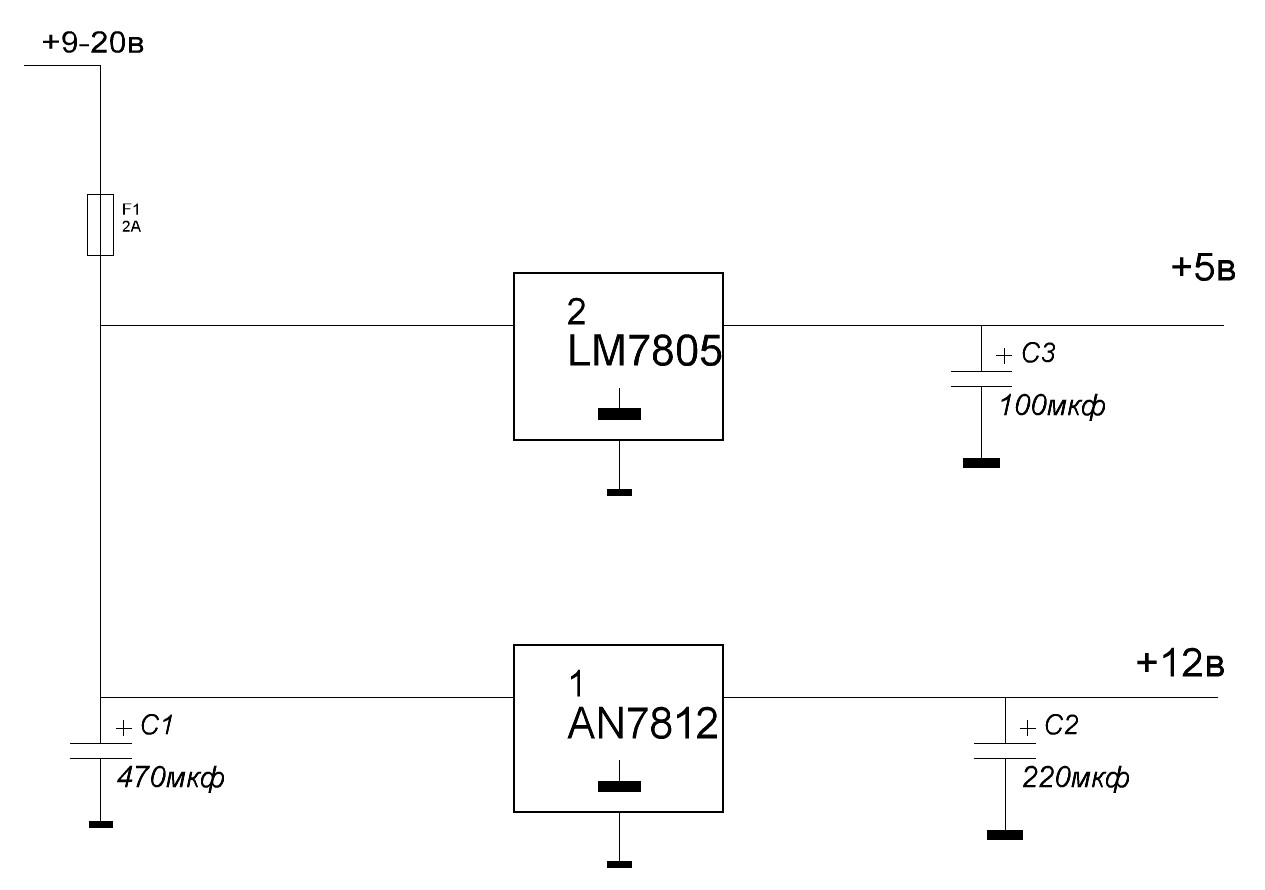

Комментарий к файлу: Принципиальная схема
11.JPG [ 52.8 KiB | Просмотров: 519 ]

Отсюда можно запитывать различные микросхемные устройства с общим током до 1А на каждый стабилизатор...
А так же всеми любимые светодиоды, без опасений что они погарят....
Радиатор ОБЯЗАТЕЛЕН!!

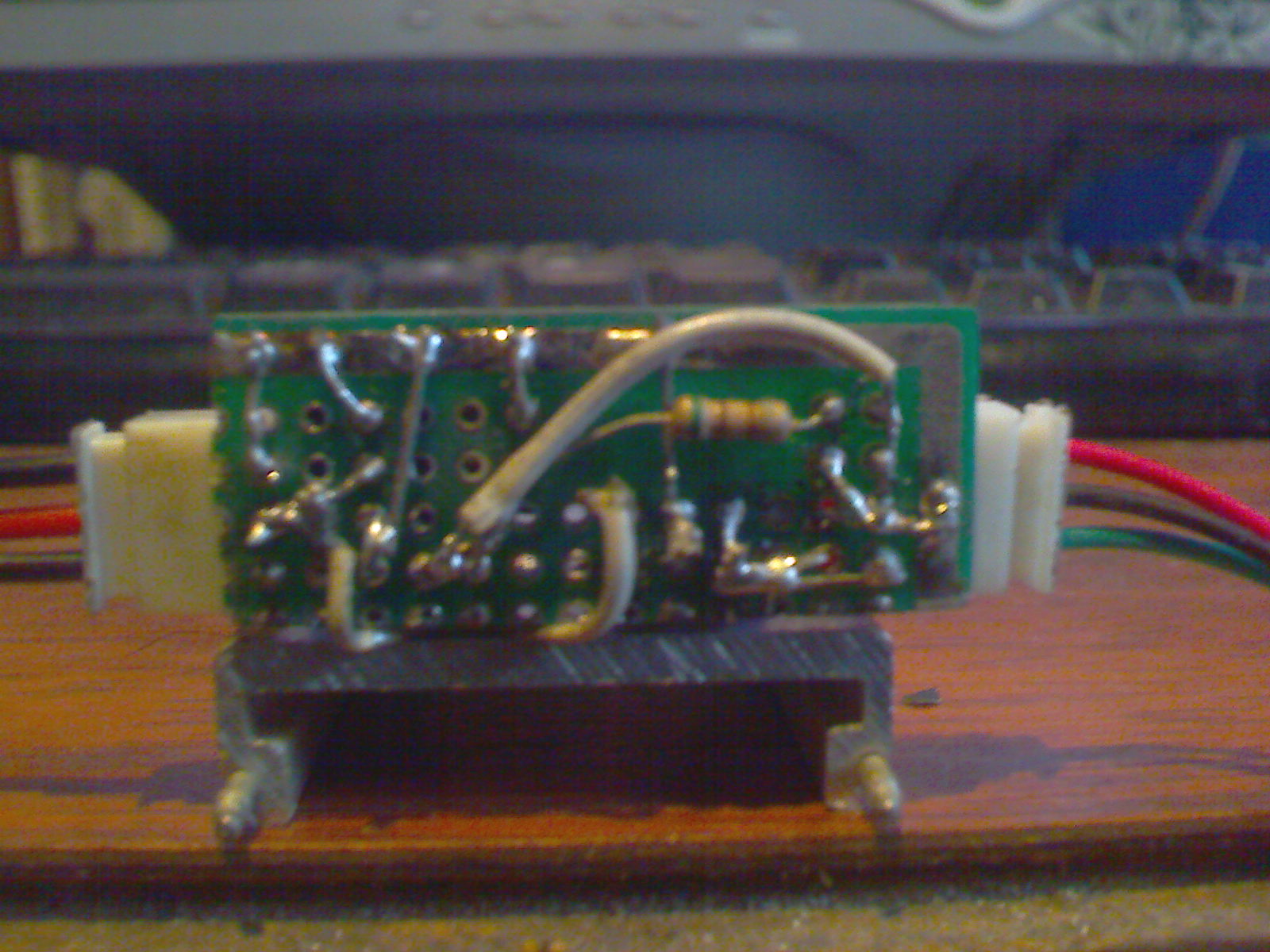

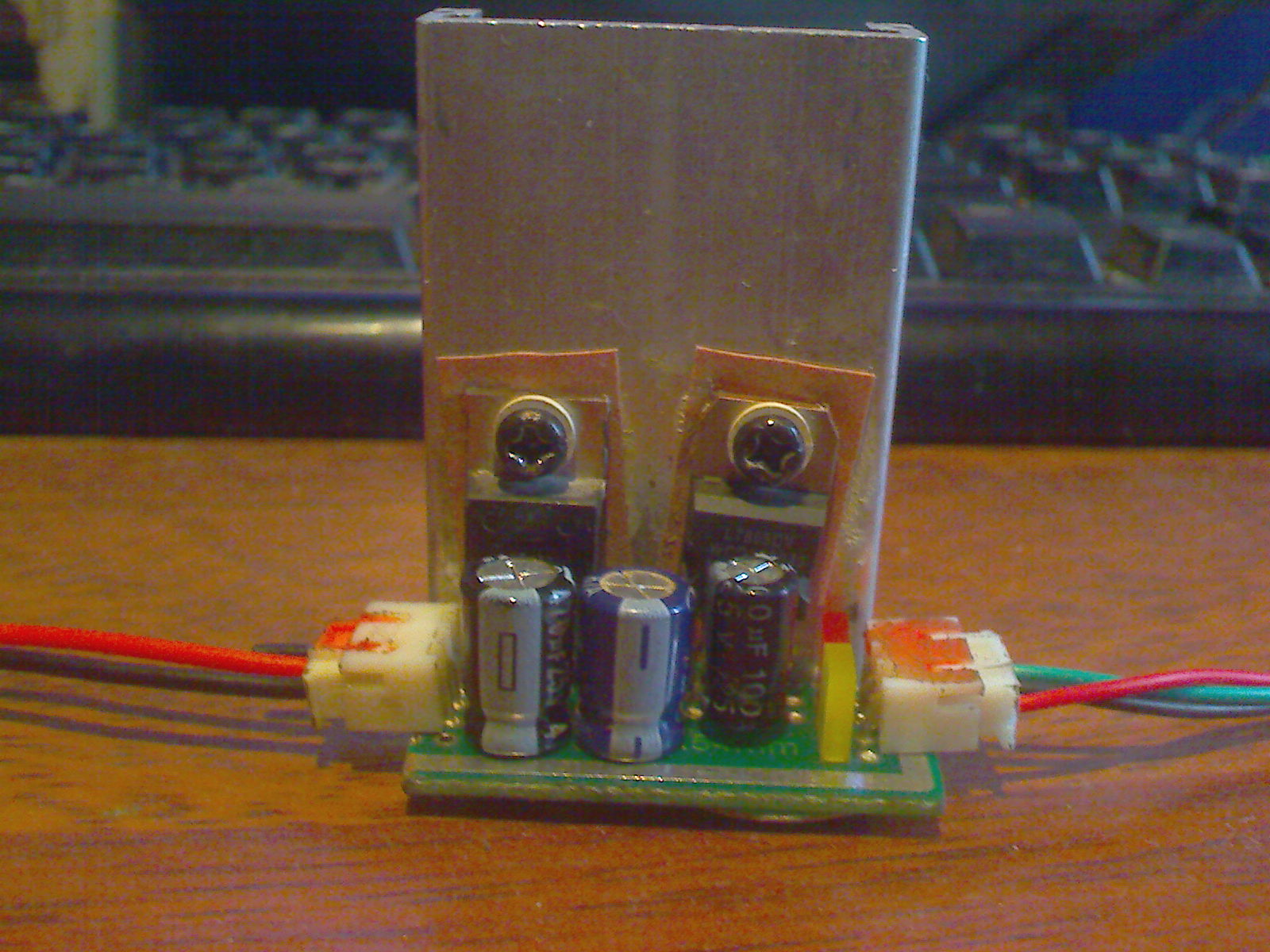

А собственно так оно выглядит:
Вложение:
IMG006.jpg [ 306.2 KiB | Просмотров: 517 ]

Вложение:
IMG008.jpg [ 276.85 KiB | Просмотров: 517 ]
