Cеть скутера на постоянный ток с трёхфазного. Фотоотчёт!!!


Переустановка сети скутера на постоянный ток с трёхфазного статора.

Вот после замены ручек на подогреваемые 30 Ватт не стало хватать напряжения в сети скутера ибо они были подключены к переменной сети скутера. Фара на включенных ручках стала в двое слабее светить.
Конечно недовольный таким результатом стал задумываться о повышении мощности генератора в конце остановился на трёхфазном статоре от 125-150сс с 11тью катушками.

Сравнивая в интернете решил всё заказать в: http://www.gy6-motor.de

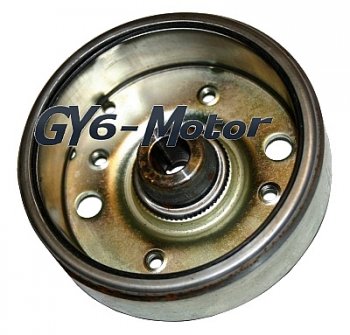

Ротор от 139qmb 89мм =15€
http://www.gy6-motor.de/product_info.ph ... -takt.html
Вложение:
polrad_88mm.jpg [ 28.95 KiB | Просмотров: 6684 ]

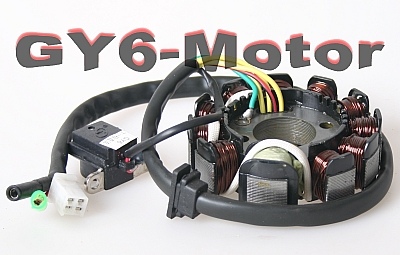

Статор на три фазы 11 катушек 89мм = 25€
http://www.gy6-motor.de/product_info.ph ... -takt.html
Вложение:
2767_0.jpg [ 49.54 KiB | Просмотров: 6225 ]

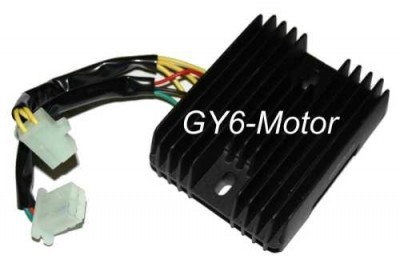

стабилизатор напряжения 3 фазы = 18€
http://www.gy6-motor.de/product_info.ph ... cn250.html
Вложение:
586_0.jpg [ 19.23 KiB | Просмотров: 6222 ]


И так заказав и получив детали начал разбираться дальше.

Катушки статора их 10, намотаны в одно направление АБВАБВАБВА, где бува фаза, большая буква говорит о том что намотано в одном направлении а маленькая в противоположном.
Геометрия положения катушек такая же как и у статора с 12тью катушками, просто катушка питания CDI выполнина на два места. Из это исходим что статор на 12 катушек.

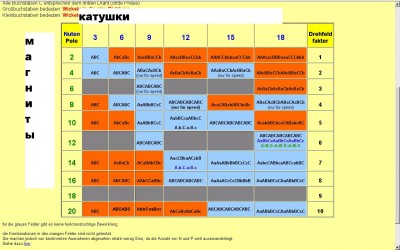

На роторе установлены 8 магнитов, если верить таблицам то ротор подходит к размерам статора. Тоесть ток будет как надо трёхфазным.
http://www.powercroco.de/Kombinationstabelle.html
Вложение:
tabelle.jpg [ 146.08 KiB | Просмотров: 6233 ]

Установкой буду заниматься завтра.

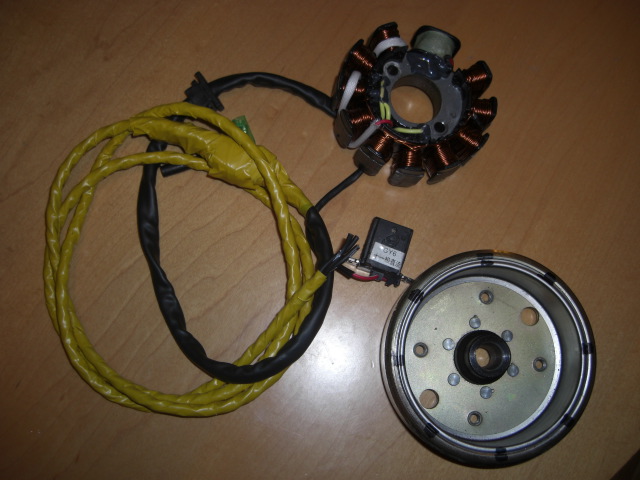

Пару деталей уже на готове:


Вложения:
CIMG4396.JPG [ 124.66 KiB | Просмотров: 6226 ]
